Montageanleitung von Spirolox-Sicherungsringen

Spirolox®-Sicherungsringe sind dafür vorgesehen, Bauteile wortwörtlich in einer Bohrung oder Welle zu sichern. Sie unterscheiden sich von anderen Sicherungsringen dadurch, dass den Baugruppen nichts im Wege steht, da sie keine Ohren besitzen. Aber wie kann man Sicherungsringe ohne Ohren oder Ösen installieren?

Unsere Ringe können einfach von Hand montiert werden. Trennen Sie zuerst die Windungen, setzen Sie ein Ende direkt in die Nut ein und wickeln Sie dann den Rest des Rings in die Position. Dieser Vorgang ist für interne und externe Anwendungen gleich.

Es gibt auch halbautomatisierte und automatisierte Prozesse für die Installation von Spirolox®-Ringen:

Für die Montage auf einer Welle werden ein Stempel und ein Konus mit ebenfalls einem 6°-Schrägungswinkel benötigt. Während der Konus auf dem Wellenende zentriert ist, drückt der Stempel den Ring über den Konus in die Nut.

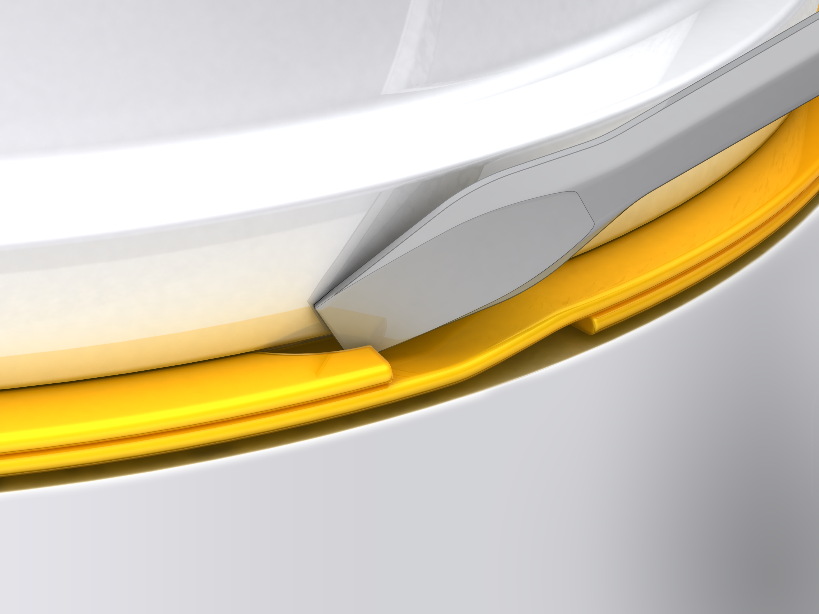

Das Entfernen unserer Sicherungsringe ist genauso einfach. Sie brauchen keine spezielle Werkzeuge sie zu entfernen. Ein Einschnitt im Ring bietet einen kleinen Spalt, unter den ein flaches Werkzeug wie z.B. ein Schraubendreher eingesetzt werden kann, um die erste Lage freizubekommen. Hebeln Sie sie leicht aus, fassen Sie den Ring und wickeln Sie ihn aus der Nut.

Unsere Montage- und Demontageprozesse sind nicht nur einfacher, sondern auch sicherer als bei anderen Sicherungsringen (oder Sprengringen). Dies gilt insbesondere für Anwendungen, bei denen Ringe mit einem größeren Durchmesser erforderlich sind. Höhere Kräfte müssen auf die Zange ausgeübt werden, um einen Ring zusammenzuziehen oder auszudehnen, wodurch die Gefahr besteht, dass der Ring vom Werkzeug abrutscht. Smalleys Wickelprozess verringert dieses Risiko.

Wenn Sie sich für einen Smalley standard Sicherungsring entscheiden oder für einen den für Ihre Anwendung angepasst werden sollte, können Sie sich sicher sein, dass unsere Prozesse Ihre Montageanforderungen vereinfachen. Kontaktieren Sie unseren TFC Technikabteilung um Ihre Sicherheitsringe zu konfigurieren.

Wir beraten Sie gerne und werden alle wichtigsten Fragen zu Ihrem Design besprechen.
